當VCB系統有 APR ( 79 ) & OV+UV ( 27 + 59 )時，其保護設定如何區分？

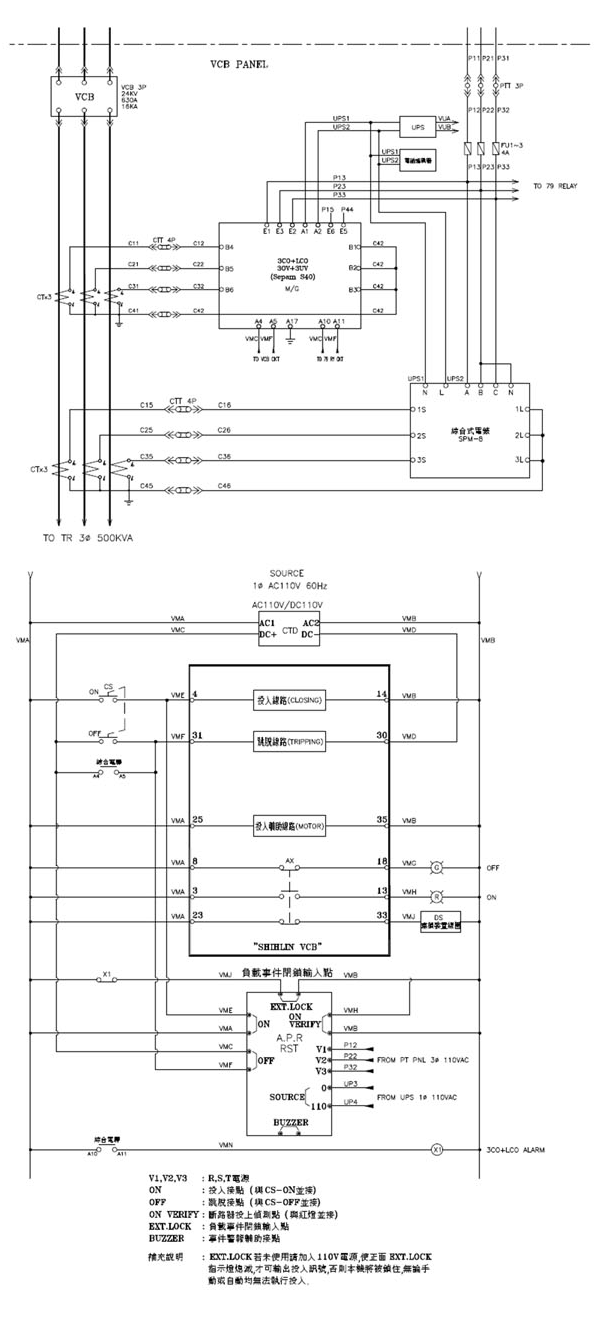

如下圖之系統為兩者共存保護，就用OV+UV ( 27 + 59 )為主要保護，APR ( 79 ) 為後衛保護。

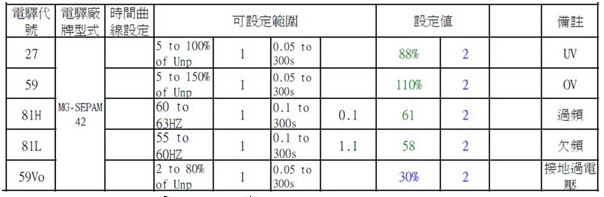

1. UV ( 27 ) 設定值為 88 % VL，設定電壓值為 96.8 V。

2. OV ( 59 ) 設定值為 110% VL，設定電壓值為 121 V。

3. 因為OV+UV為主要保護，所以APR設定高電壓須大於 121 V，低電壓須小於 　 96.8 V。

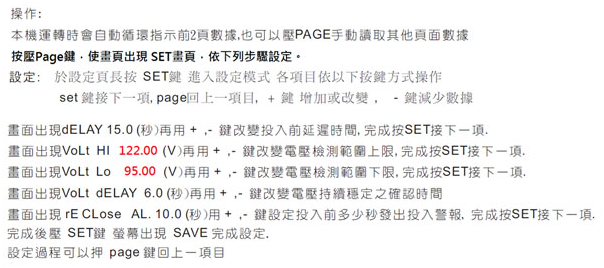

4. 依 RST APR LCD行為例，其參數設定如下：其設定值如下之設定就可避免 　 強先OV+UV作動。
